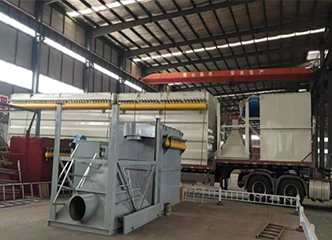

长袋离线脉冲除尘器

LCM型长袋脉冲除尘器是在常规短袋脉冲除尘器的基础上发展起来的一种新型、高效袋式除尘器。它不仅综合了分室反吹和脉冲喷吹清灰的优点，而且加长了滤袋，充分发挥压缩空气强力喷吹清灰的作用。克服了分室反吹清灰强度较低，脉冲喷吹清灰与粉尘过滤同时进行的缺点，防止了粉尘再附与失控问题，从而可提高过滤速度，节省清灰能耗和延长滤袋的寿命。除尘器的电控采用先进的 PLC 可编程控制器。

应用范围	机械设备车间打磨电厂钢铁厂水泥厂碳素铸造厂等行业
过滤介质	空气颗粒物，烟气污染、超细粉尘的空气等
咨询电话	400-0089-277

工作原理

工作原理除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管 - 排风道，经排风机排至大气。清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

设备优势

袋式除尘器;
采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点

结构

加厚板材：

清灰能力强
除尘效率高
排放浓度低
滤袋袋口采用弹性涨圈，密封性能好，牢固可靠

稳定

运行安全可靠：

检修换袋可在不停系统风机，系统正常运行条件下分室进行
进、出口风道布置紧凑，气流阻力小

效率

使用寿命长：

滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长滤袋的寿命
可根据含尘浓度及不同滤料等因素来选型除尘器

方便

气密性设计：

密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低

技术参数

LCM 系列技术性能及外型尺寸
项目型号	1850	2300	2800	3700	4600	5500	6500	1850×2	2300×2	2800×2	3700×2	4600×2
过滤面积（㎡）	1850	2300	2800	3700	4600	5500	6500	3700	4600	5600	7400	9200
处理风量(万m3/h)	16.2	20.7	25.2	33.3	41.4	49.5	58.5	33.3	41.4	50.4	66.6	82.8
滤袋数量（条）	616	770	924	1232	1540	1848	2156	1232	1540	1848	2464	3080
滤袋规格	Φ160×6050
清灰方式	离线清灰
离线分室数	4	5	6	8	10	12	14	8	10	12	16	20
漏风率 %	≤ 2
入口浓度 g/m3	≤ 20g/m3
出口浓度 mg/m	50-100mg/m3
脉冲阀规格	3寸
脉冲阀数量	44	55	66	88	110	132	154	88	110	132	176	220
重量（吨）	74	93	112	147	177	212	252	142	179	216	286	346

项目型号	5500×2	6500×2	7400×2	410	460	600	680	820	925	1100	1200	1350
过滤面积（㎡）	11000	13000	14800	410	460	600	680	820	925	1100	1200	1350
处理风量(万m3/h)	99	117	133.2	3.69	4.14	5.4	6.12	7.38	8.64	9.9	10.8	12.6
滤袋数量（条）	3696	4312	4928	252	280	378	380	336	378	462	504	560
滤袋规格	Φ160×6050			Φ130×4050			Φ130×6050
清灰方式	离线清灰			在线清灰
离线分室数	24	28	32
漏风率 %	≤ 2
入口浓度 g/m3	≤ 20g/m3
出口浓度 mg/m	50-100mg/m3
脉冲阀规格	3寸
脉冲阀数量	264	308	352	18	20	27	20	24	27	33	36	40
重量（吨）	415	494	552	22.5	25	32	36	41	45	50	53.6	60.8
