产品简介

TF系列箱外自封式吸油过滤器

本过过滤器安装在油泵吸口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染,提高液压系统清洁度。
本过过滤器可直接的在油箱侧边，上部或底部，吸油筒体浸入油箱内液面仪下，过滤器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染増塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，油通能力大，阻力小，清洗或更换滤芯方便等优点。

应用范围	广泛应用于重型机械、矿山机械、冶金机械等液压系统。
过滤介质	液压油中水和乙二醇等
咨询电话	400-0089-277

性能与特点

水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。

技术参数

型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	原始压力损失 (MPa)	发讯装置		连接方式	重量 (Kg)	滤芯型号
型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	原始压力损失 (MPa)	(V)	(A)	连接方式	重量 (Kg)	滤芯型号
TF-25x*L-C/Y	25	80 100 180	15	<0.01	12 24 36 220	2.5 2 1.5 0.25	管式	0.4	TFX-25×*
TF-40x*L-C/Y	40		20					0.45	TFX-40×*
TF-63×*L-C/Y	63		25					0.82	TFX-63×*
TF-100×*L-C/Y	100		32					0.87	TFX-100×*
TF-160×*L-C/Y	160		40					1.75	TFX-160×*
TF-250×*F-C/Y	250		50				法兰	2.6	TFX-250×*
TF-400×*F-C/Y	400		65					4.3	TFX-400×*
TF-630×*F-C/Y	630		90					6.2	TFX-630×*
TF-800×*F-C/Y	800							6.9	TFX-800×*
TF-1000×*F-C/Y	1000							8	TFX-1000×*
TF-1300×*F-C/Y	1300							10.4	TFX-1300×*

注：*为过滤精度，若使用介质为水——乙二醇，公称流量160L/min，过滤精度80μm，带ZS-I型发讯器，则过滤器型号为TF*BH-160X80L-C，滤芯型号为TFX*BH-160X80。

链接尺寸

1、管式（出油口螺纹链接）

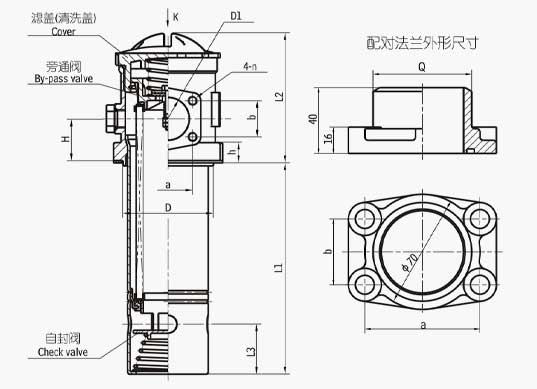

2、法兰式（出油口法兰链接）

表一、TF-25~160螺纹式连接尺寸

型号	尺寸(mm)
型号	L1	L2	L3	H	M	D	A	B	C1	C2	C3	h	d
TF-25 × * L-C/Y	93	78	36	25	M22 × 1.5	Φ62	80	60	45	42	42	9.5	Φ9
TF-40 × * L-C/Y	110	78	36	25	M27 × 2	Φ62	80	60	45	42		9.5
TF-63 × * L-C/Y	138	98	40	33	M33 × 2	Φ75	90	70.7	54	47		10
TF-100 × * L-C/Y	188	98	40	33	M42 × 2	Φ75	90	70.7	54	47		10
TF-160 × * L-C/Y	200	119	53	42	M48 × 2	Φ91	105	81.3	62	53.5		12	Φ11

表二、TF-250~800螺纹式连接尺寸

型号	尺寸(mm)
型号	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	C2	C3	h	d	Q
TF-250 × * F-C/Y	270	119	53	42	Φ50	Φ91	70	40	M10	105	81.3	72.5	53.5	42	l2	Φ11	Φ60
TF-400 × * F-C/Y	275	141	60	50	Φ65	Φ110	90	50		125	95.5	82.5	61		15		Φ73
TF-630 × * F-C/Y	325	184	55	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
TF-800 × * F-C/Y	385
TF-1000 × * F-C/Y	485
TF-1300 × * F-C/Y	680
