产品简介

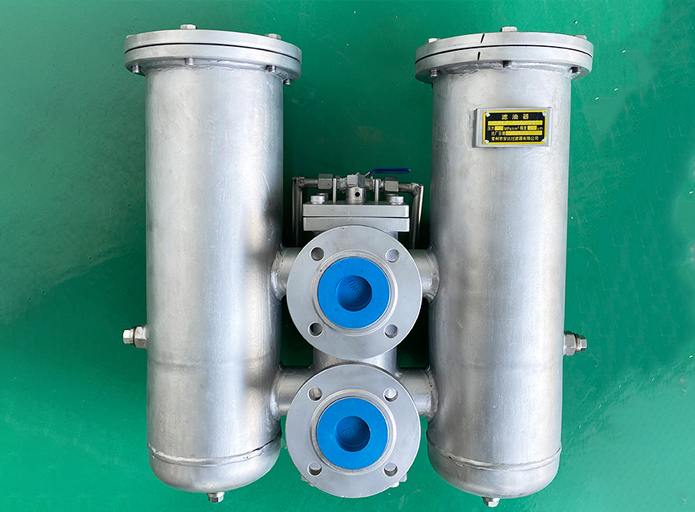

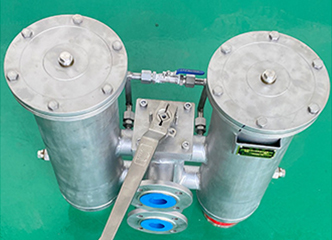

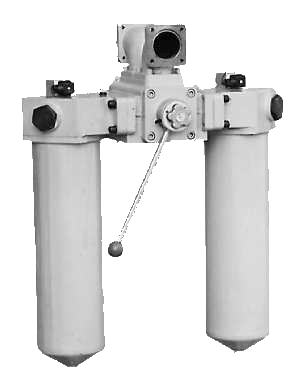

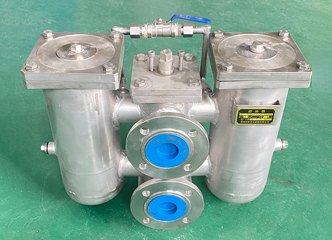

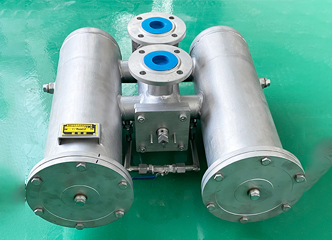

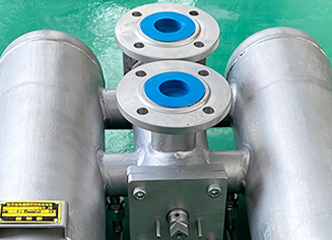

SZU-A系列双筒回油过滤器

双筒回油过滤器是由两只单筒过滤器及二位六通换向阀组成，结构简单，使用方便，并带有旁通阀及滤芯污染堵塞发讯器，以达到保证系统安全的目的。
单筒过滤器在工作过程中，滤芯堵塞到一定程度需清洗或更换滤芯时，要停止主机工作，这样不仅浪费时间更不能满足主机连续工作的需要，双筒过濾器有效地解决了单筒过滤器这方面的缺陷，在不停机的情况下可清洗或更换滤芯来保证主机正常的连续工作。

应用范围	广泛应用于重型机械、矿山机械、冶金机械等液压系统。
过滤介质	液压油中水和乙醇等
咨询电话	400-0089-277

性能与特点

它的工作特点是当一只过滤芯堵塞需更换时，不需要停止主机工作，只要打开压力平衡阀并转动换向阀，另一只过滤器即可参加工作，然后更换已堵塞的滤芯。

技术参数

型号	通径 Dia (mm)	公称流量 Flow rate (L/min)	过滤精度 Filtr. (μm)	公称压力 Press. (MPa)	压力损失 Pressure loss(MPa) (MPa)		旁通阀幵启压力 By-pass setting (MPa)	发瞧置功率 Indicator power	重量 Weight (Kg)	濾芯型号 Model of element
型号	通径 Dia (mm)	公称流量 Flow rate (L/min)	过滤精度 Filtr. (μm)	公称压力 Press. (MPa)	Initia	Max	旁通阀幵启压力 By-pass setting (MPa)	发瞧置功率 Indicator power	重量 Weight (Kg)	濾芯型号 Model of element
SLIU-A25X*P	20	25	1 3 5 10 20 30	1.6	0.05	0.35	0.4	24V/48W 220V/50W	15.4	STZX2-25X*#
SLlU-A40x*P	20	40			0.05				16.2	STZX2-40X*#
SLlU-A63x*P	32	63			0.07				21.0	STZX2-63X*#
S5-A100x*P	32	100			0.07				23.0	STZX2-100X*#
SLlU-A160x*P	40	160			0.12				38.5	STZX2-160X*#
SLlU-A250x*P	50	250			0.12				48.4	STZX2-250X*#
SLlU-A400x*P	65	400			0.15				71.4	STZX2-400X*#
SXU-A25x*P	20	25	30 50	1.6	0.05	0.35	0.4	24V/48W 220V/50W	15.8	STXX-25X*
SXU-A40x*P	20	40			0.05				16.8	STXX-40X*
SXU-A63x*P	32	63			0.07				21.2	STXX-63X*
SXU-A100x*P	32	100			0.07				24.0	STXX-100X*
SXU-A160x*P	40	160			0.12				39.2	STXX-160X*
SLlU-A250x*P	50	250			0.12				49.8	STXX-250X*
SXU-A400x*P	65	400			0.15				73	STXX-400X*

注：*为过滤精度，#为过滤材料，若使用介质为水一乙二醇，使用压力L6MPa,公称流量63L/min,滤材为纸质，带发讯器和旁通阀，则过滤器型号为：SZUI-BH-A63x*P,滤芯型号为STZX2 *BH-63X*。滤材为化纤，过濾精度为10-15μm,带发脚，则过滤器型号为:SQ2U-A63x*P,滤芯型号为:STZX2-63*Q。滤材为化纤,过滤精度为1-5pm,带发讯器，则过滤器型号为:SQ2U-A63 *P,滤芯型号为:STZX-63*Q。滤材为金属网，带发讯器，则过滤器型号:SWU-A63x*P,滤芯型号为:STZX2-63x*W。

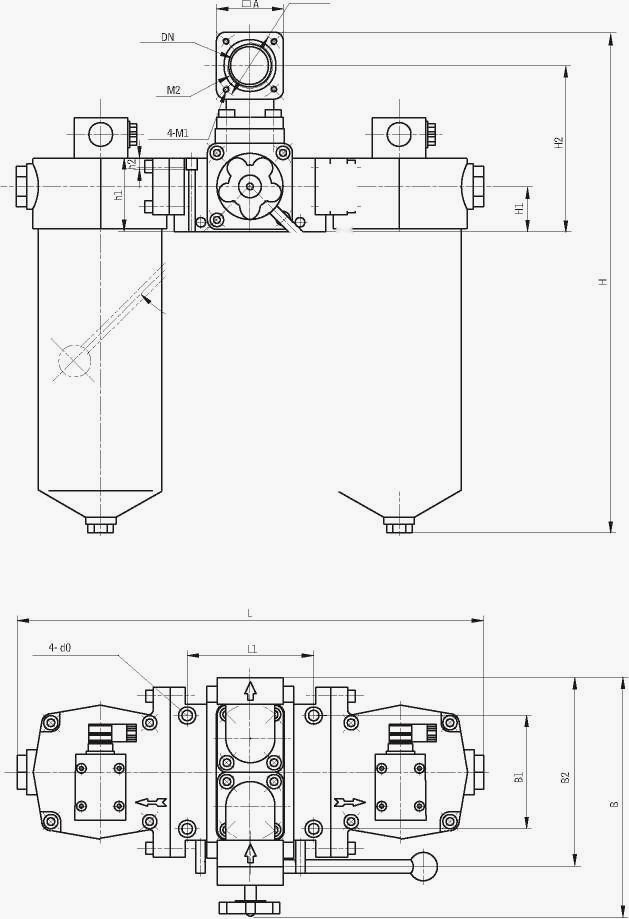

链接尺寸

型号 Model	尺寸 Size (mm)
型号 Model	DN	D	M1	A	M2	B2	H1	H2	L1	B1	D0	L	B	H	h1	h2
SZU—A25 x *P	20	50	M6	50	M27x2	148	35	128	100	78	9	362	200	298	54	8
SZU—A40 X *P	20	50	M6	50	M27x2	148	35	128	100	78	9	362	200	358	54	8
SZU—A63 X *P	32	63	M6	56	M42x2	160	35	135	107	110	9	426	222	384	59.5	8
SZU—A100 x *P	32	63	M6	56	M42x2	160	35	135	107	110	9	426	222	484	59.5	8
SZU—A160 x *P	40	72	M8	70	M48x2	200	48	176	134	116	11	498	246	539	78	11
SZU—A250 X *P	50	82	M8	78		184	54	190	146	138	11	586	272	661	89	12
