RFA系列微型直回式回油过滤器

本过滤器用于液压系统回油精过滤，滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。
本过滤器安装在油箱顶部，筒体部分浸入油箱内，并设置旁通阀、扩散器、滤芯污染堵塞发讯器等装置。具有结构紧凑、安装方便、通油能力大、压力损失小、更换滤芯方便等特点。

应用范围	广泛应用于重型机械、矿山机械、冶金机械等液压系统。
过滤介质	液压油中水和乙二醇等
咨询电话	400-0089-277

性能与特点

1、安装方便，简化系统管路：本过滤器首接安装左油箱盖板上，过滤器滤头露在油箱外，回油筒体浸入油箱内，进油口设有管式与法兰式连接，从而简化了系统管路，使系统布置较为紧凑，安装连接更方便。

2、设置滤芯污染发讯器，油路旁通阀，提高液压系统的可靠性：
当滤芯被污染物堵塞或系统液温过低，流量脉动等因素造成进油压力为0.35MPa时，发讯装置便发出讯号指示。应及时更换滤芯或提高油液温度。如此时不能马上停机处理这些故障时，设在滤芯下部的旁通阀自动开启工作（旁通阀开启压力为0.4MPa）,以保护过滤器及液压系统正常工作。

3、设计采用直回滤油，使更换滤芯或向油箱加油非常方便：
只需旋开过滤器滤盖（清洗盖）即可更换滤芯或向油箱加油，并在滤头设有2只M18 x 1.5油口,可在任何一方安装发讯器或系统中少量油液回流油箱过滤之用。

4、具有液流扩散器：
扩散器设置在回油筒体底部，能使回油的介质平稳地流入油箱内，不易产生气泡，从而减少空气重新进入，并减弱已沉积的污染物骚动。

5、滤芯采用玻璃纤维过浦材质：
具有过滤精度高，通油能力大，原始压力损失小，纳污量大等如点。其过滤精度以绝对过滤精度标定，过滤比β3、5、10、20≥200,过滤效率n≥99.5%,符合ISO标准。

技术参数

型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	公称压力（MPa）	压力损失 (MPa)		发讯装置（V/W）		重量 (Kg)	滤芯型号
型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	公称压力（MPa）	Initial	Max.	（V）	（A）	重量 (Kg)	滤芯型号
RFA-25X*L-Y/C	25	1 3 5 10 20 30	15	1.6	≤0.075	0.35	12 24 36 220	2.5 2 1.5 0.25	0.85	FAX-25 X*
RFA-40X*L-Y/C	40		20						0.9	FAX-40 X*
RFA-63X*L-Y/C	63		25						1.5	FAX-63 X*
RFA-100X*L-Y/C	100		32						1.7	FAX-100 X*
RFA-160X*L-Y/C	160		40						2.7	FAX-160 X*
RFA-250X*F-Y/C	250		50						4.35	FAX-250 X*
RFA-400X*F-Y/C	400		65						6.15	FAX-400 X*
RFA-630X*F-Y/C	630		90						8.2	FAX-630 X*
RFA-800X*F-Y/C	800		90						8.9	FAX-800 X*
RFA-1000X*F-Y/C	1000		90						9.96	FAX-1000 X *

注：*为过滤精度，若使用介质为水一乙二醇，公称流量63L/min，过滤精度10μm，带 CYB-Ⅰ型发讯器，则过滤器型号为RFA · BH-63X10Y，滤芯型号为FAX · BH-63X80。

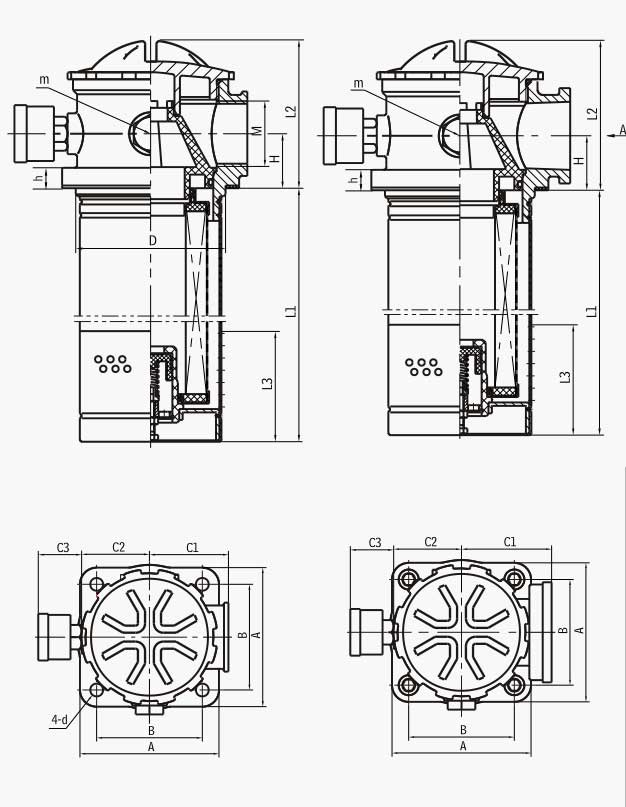

链接尺寸

1、管式（出油口螺纹链接）

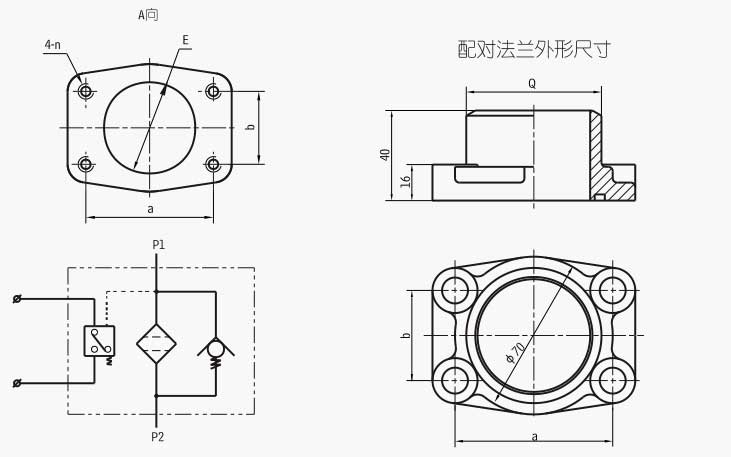

2、法兰式（出油口法兰链接）

表一、RFA-25~160 管式连接尺寸

型号 Model	尺寸 Size (mm)
型号 Model	L1	L2	L3	H	D	M	m	A	B	C1	C2	C3	d	h
RFA-25x*L-C	127	74	45	25	175	M22X1.5	M18X1.5	90	70	53	45	39	Φ9	10
RFA-40x*L-C	158	74	45	25	175	M27x2		90	70	53	45			10
RFA-63x*L-C	185	93	60	33	895	M33X2		110	85	60	53			12
RFA-100x*L-C	245	93	60	33	895	M42x2		110	85	60	53			12
RFA-63x*L-C	332	108	80	40	>=110	M48X2		125	95	71	61		Φ13	15

表二：RFA-250~800 法兰式连接尺寸

型号 Model	尺寸 Size (mm)
型号 Model	L1	L2	L3	H	D	E	m	a	b	n	A	B	C1	C2	C3	d	Q	h
RFA-250x*F-Y	422	108	80	40	Φ110	Φ50	M18X1.5	70	40	M10	125	95	81	61	39	0.13	60	15
RFA-400x*F-Y	467	135	100	55	Φ130	Φ65		90	50		140	110	90	68			73	15
RFA-630x*F-Y	494	175	118	70	Φ160	Φ90		120	70		170	140	110	85			102	18
RFA-800x*F-Y	606
RFA- 1000 x*F-C	786
