RF系列直回式回油过滤器

本过滤器用于液压系统回油精过滤，滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油保持清洁。

性能与特点

1、本过滤器可直接安装在油箱盖板上，也可以用管子安装。

2、设有滤芯污染堵塞发讯器，及旁通阀，提高液压交流的可靠性，当滤芯被污染物堵塞或系统液温过低，流量脉动等因素造成进油压力为0.35MPa时，发讯器便发出讯号指示，应及时更换滤芯或提高温度，如此时不能马上停机处理这些故障时，设在滤芯上的旁通阀会自动开启（开启压力为0.4MPa）。

3、滤芯采用玻璃纤维材质，具有过滤精度高，通油能力大，原始压力损失小，纳污量大等优点，其过滤精度以对过滤精度标定，过滤比β3、5、10、20≥200过滤效率n≥99.5%符合ISO标准。

技术参数

型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	公称压力（MPa）	压力损失 (MPa)		发讯装置（V/W）		重量 (Kg)	滤芯型号
型号	公称流量 (L/min)	过滤精度 (μm)	通径 (mm)	公称压力（MPa）	Initial	Max.	（V）	（A）	重量 (Kg)	滤芯型号
RF - 60 x * Y/C	60	1 3 5 10 20	20	1	W0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	LH0060R* BN/HC
RF - 110 x * Y/C	110		20						0.9	LH0110R* BN/HC
RF - 160 x * Y/C	160		40						1.1	LH0160R* BN/HC
RF - 240 x * Y/C	240		40						1.8	LH0240R* BN/HC
RF - 330 x * Y/C	330		50						2.3	LH0330R* BN/HC
RF - 500 x * Y/C	500		50						3.2	LH0500R* BN/HC
RF - 660 x * Y/C	660		80						4.1	LH0660R* BN/HC
RF - 850 x * Y/C	850		80						13	LH0850R* BN/HC
RF - 950 x * Y/C	950		90						20	LH0950R* BN/HC
RF - 1300 x * Y/C	1300		100						41.5	LH1300R* BN/HC

注：*为过滤精度，若使用介质为水一乙二醇，公称流量160L/min，过滤精度10μm，带CYB-Ⅰ型发讯器，则过滤器型号为RF · BH-160 x 10Y，滤芯型号为LH0160R010BN/HC。

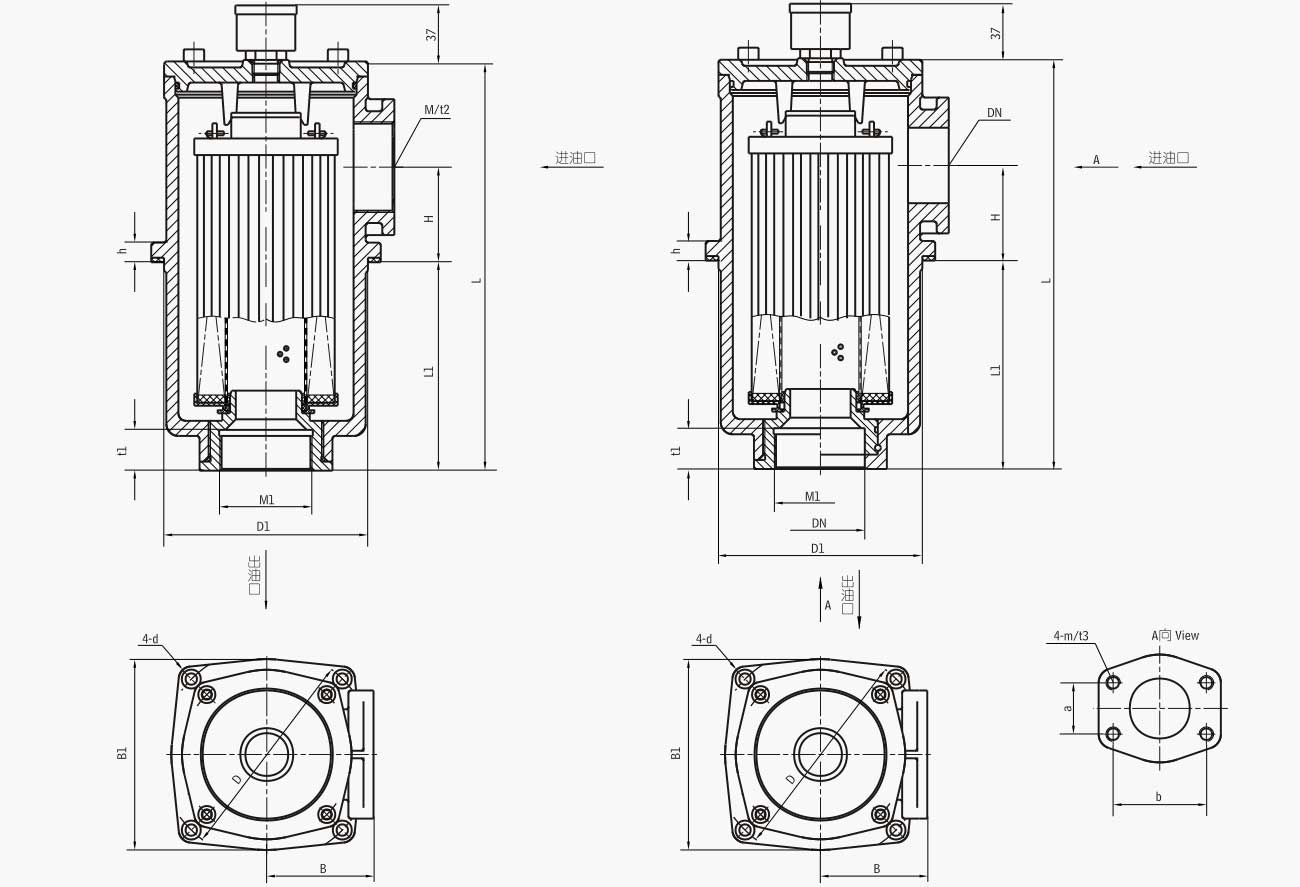

链接尺寸
