过滤器四种集水装置

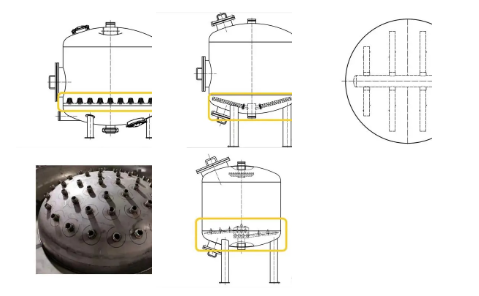

浅层砂、多介质、高速过滤器集水装置非常重要，首先把过滤后的水均匀收集并引出，反洗时，又能通过集水装置，在反洗强度足够情况下，能对滤料进行彻底反冲洗。因此，集水装置是过滤器中重要的单元，我们常见的集水装置有以下几种：
一、多孔板+滤帽结构
多孔板+滤帽是最常见的，也是使用效果最好的集水装置，滤帽材质一般以ABS和不锈钢的为主。这种结构，在过滤时能均匀地收集水，而且在反洗时布水也很均匀，能无死角地对滤料进行彻底反洗，反洗耗水量也小，耗水比例小于1%。这种结构常用于浅层砂、多介质、活性碳、高速过滤器。
二、绕丝管结构
1、辐射式绕丝管
这种结构类似于八爪鱼，也称八爪鱼结构，在收集筒上固定几个不锈钢材质的绕丝管，根据直径大小、收集水量的大小来确定根数和直径，精度设计比滤料高一点，一般在0.25mm。由于这种结构呈辐射式，覆盖的空间很小，这样很难均匀的布水。缺点是：1）反洗时很难均匀布水，滤料反洗不彻底，易板结；2）、反洗耗水量大；3）反洗压损大，要求反洗时压力增加，容易跑料；4）底层的滤料很难反洗干净，影响过滤效果，容易产生细菌和微生物，增加了循环水的处理难度；由于存在上述缺点，目前设计师选用这种结构的人越来越少。
2、母支管绕丝管
母支管绕丝管集水器类似于辐射式绕丝管，由中心管对称布置绕丝管，水通过绕丝管汇入中心管引出，布水不均匀，缺点和辐射式绕丝管一样。
三、穹形板+水帽
该集水装置由蝶形封头+水帽构成，蝶形封头上打孔，并装上水帽，这种结构相比较多孔板，同样的情况下面积小，水帽数量布置少，导致布水没有多孔板结构均匀，反洗很难彻底。目前这种结构用得少。
四、塑料收集管+水帽
这是典型的八爪鱼结构，由数根塑料收集管固定在塑料收集筒上，塑料收集管上布置水帽。这是老式的结构，由于布水不均匀，以及塑料强度低易老化，寿命短，现在基本上不采用这种结构了。
根据多年的设计制造经验认为，多孔板+滤帽是最适用的集水装置。
