浅层砂过滤器性能结构

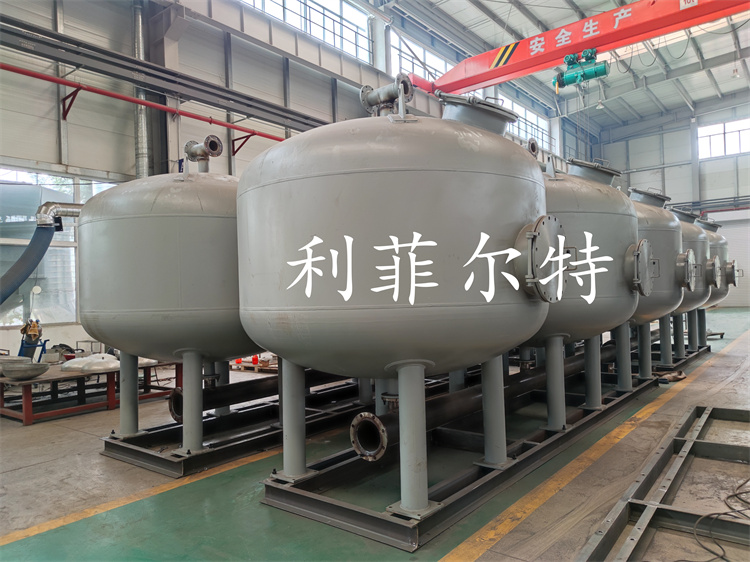

浅层砂过滤器由多个立式过滤罐组合而成。采用压力形式，以全自动方式运行。过滤及反洗采用水力控制阀形式。过滤系统不设反洗水泵及压缩空气，采用现场PLC自动控制。系统中的过滤器按顺序，采用过滤后水反洗。

设备有3种反冲洗模式:手动、压差、时间，可现场根据设备实际运行情况设定;其中按时间反洗时，反洗周期为24h。反洗水量: 1m3/min/罐， 每罐反洗时间3min。

1)过滤器本体:立式罐体，材质采用碳钢Q235B，厚度8mm。

2)过滤介质:均质石榴石滤料(经过清洗及机械破碎，带有棱角)。粒径为:

0.35-0.45mm。堆积密度为: 4.46g/cm3， 含硅量: SiO2≥99.8%; 滤料的最大不均匀系数≤1.5，砂层厚度: 600mm。

3)布水系统:采用特殊构造的莲花喷头形式，为ABS进口材质。布水管道

及收水管道材质均为UPVC,留有法兰与工厂设计连接。

4)集水装置:采用ABS\UPVC集水棒，集水缝隙为0.18mm的V型。

5)每个罐体的前下方装有排沙排水装置，罐体上最高点装有排气阀。

6)每套设备均有--套反冲洗观察调节装置。

7)透视人孔尺寸: 450X 350 mm。

8)现场控制阀门:均采用水力三向阀。阀门运行方式为活塞式运行-由水驱动阀门的运行，阀门为全通量式。阀门接口均为DN100， 接口配件均为SCH80UPVC。阀门材质:壳体为铜，内部材料为316L不锈钢及高精度高品质的橡胶密封(DUPONT)。要求每个罐体进出水支管单独配置检修用手动阀，保证检修单个罐体时不影响其他罐体正常使用。

9)电磁阀:采用直动式，24V DC供电，防护等级: IP67。 稳压装置:耗电功率≤1.5kW，控制阀水管路及安装附件随控制阀成套。

10)机旁控制柜为独立一套，防护等级IP54。
