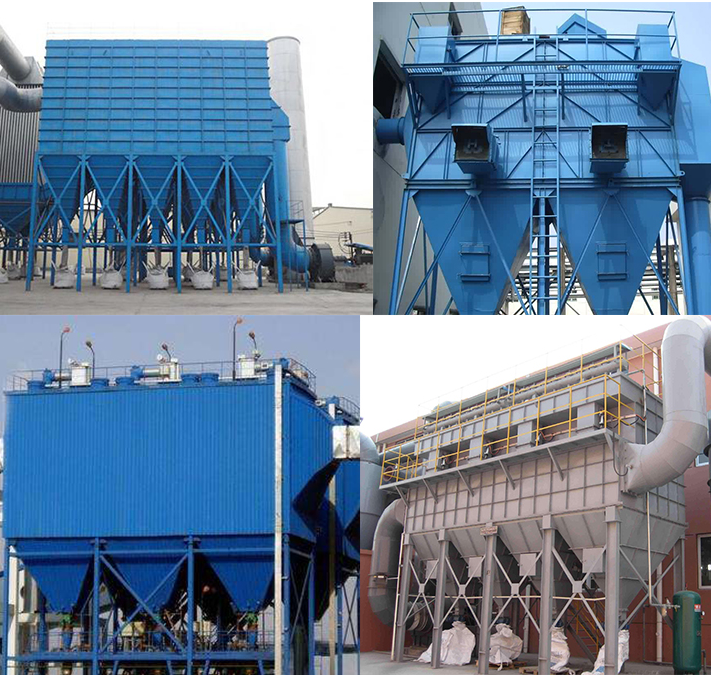

多滤筒除尘器

脉冲滤筒除尘器结构主要有：过滤室、滤筒、净气室、灰斗、翻板阀、脉冲喷吹清灰装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封。脉冲滤筒除尘器采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理风量大、滤筒寿命长、维修工作量小、运行安全可靠的优点。

工作原理：
含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
在此过程中必须定期对滤筒进行更换和清洗，以确保过滤效果和精度，因为在过滤过程中粉尘除了被阻隔外还有部分会沉积于滤料表面，增大阻力，所以一般的正确更换时间是三至五个月！

1、采用了先进的沉流式布局及滤筒斜装结构，因而除尘器在工作过程中同步清灰效果好。
2、净化效率高，对于亚微米以上的粉尘有99。9%以上的净化效率，设备运行阻力低，有效节约除尘系统的能耗。
3、尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击滤筒，因而能延长滤筒的使用寿命。
4、滤筒15°倾斜抽屉式安装，可使滤筒拆换更方便，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对一般性粉尘，滤筒可长期使用不需要更换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作，并节省了大量的维修费。
5、模块式组合，大小可以随意选择，可以扩大原有组合，增加除尘机组，而不需要对原有设备进行太多的改动。

广泛应用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性工业粉尘的除尘净化与物料的回收。
