一、概述

高效密闭管袋式过滤机是目前我国使用比较广的过滤机之一，它的结构和品种较多，以清液排出方式分，有明流式和暗流式；以排渣方式分，有排干渣型和排浓浆型；以过滤管材料分，有PE管、陶瓷管、金属烧结管等；以过滤精度分，有普通过滤、精密过滤、微孔过滤及超滤等。

我们对管式过滤机进行了多年研究，除了生产上述各种管式过滤机外，还针对PE管、陶瓷管、金属烧结管等存在滤饼卸除不彻底、过滤管再生困难、反吹效果较差等缺点，研发出了高效密闭管袋式过滤机，避免了目前市场上诸多同类过滤机存在的不足。

二、结构及工作原理

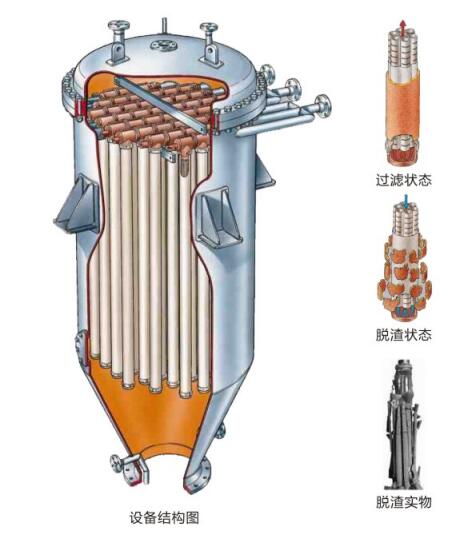

本过滤机的主要结构如图所示，在一个密闭的压力容器内，组合排列了很多根多孔过滤管，在多孔管外套上过滤滤布、金属丝网或烧结金属滤膜等过滤介质。过滤时用泵或压缩空气、氮气等把料浆压入过滤机内，料浆中的液相穿过过滤介质进入过滤管的中心汇总到清液出口管排出机外，料浆中的固相则存积在过滤管外形成滤饼。

过滤一段时间，当过滤管上的滤饼达到一定的厚度时，即停止进料，排净过滤机内的残液，通压缩空气或氮气吹干过滤管上的滤饼，然后泄压打开过滤机下部的卸渣口，通过压缩气体从清液出口反吹的方法卸除过滤管上的滤饼。下次过滤重复上述步骤，对于用于浓缩或不需排放干滤饼的场合，可直接用压缩气体或清液反吹过滤管，直接将过滤后的浓浆排出，反吹过滤管的过程同时也是过滤介质再生的过程。

三、主要优点

⑴ 全密闭操作，既适合于一般物料的过滤，也可用于易燃易爆、有毒或剧毒的危险产品及不允许有污染的鲜美食品、生物制品及药品等的过滤。

⑵ 管袋结构设计合理，装拆更换方便。

⑶ 由于可用滤布、金属丝网、烧结金属、微孔膜等多种材料作为过滤介质，因而本过滤机可满足各种用户的需要，使用范围很广。

⑷ 由于本机的过滤面积可做得很大，因而可适合过滤量很大的较稀料浆的过滤。

⑸ 由于可使物料在较高压力下进行加压过滤，因而本机的过滤效率高。

⑹ 用于液体的澄清时，本机还能预敷或在料浆中直接加硅藻土、活性碳等助滤剂，使过滤速率更快，滤液更澄清。

⑺ 本机还能在设备外加夹套，对需在较高温度下进行过滤的物料进行加热过滤或保温过滤。

⑻ 在过滤后期，如底部残留料浆不能排回料浆槽，这时可用泵抽出底部的残留料浆，再返回顶部中央的过滤机顶盖内，并通过喷嘴均匀喷淋到过滤管上，通过机内输入压缩气体使残留的液体全部滤出。

⑼ 由于本机可在过滤时形成均匀的滤饼层，因而可在机内通入洗涤液很方便地对滤饼进行洗涤。如通过顶部喷淋的方法对滤饼进行洗涤，则可大大节省洗涤液。

⑽ 如要得到干燥滤饼，则在过滤后或洗涤过滤后在机内通入常温空气、热空气或蒸汽等，使它们穿过滤饼层，直至使滤饼达到所需的干度后再使机内泄压，并反吹滤饼从底部卸料。

⑾ 根据客户的需要，本机可用手动操作的方法，也可通过PLC可编程序控制器，实行整个过滤过程的全自动操作。

⑿ 既可把料浆过滤成滤饼，也可用于对物料进行连续增稠浓缩。

⒀ 通过使用耐腐蚀不锈钢、内衬钛材、聚四氟乙烯及喷涂特氟龙、聚乙烯等，使本机具有很高的耐腐蚀性能，以满足强腐蚀要求的物料过滤。

⒁ 本机的安全性能好，操作无任何危险。

⒂ 与其它自动过滤机相比，价格便宜，经济实惠，且占用空间省。
