板框式滤油机工作原理

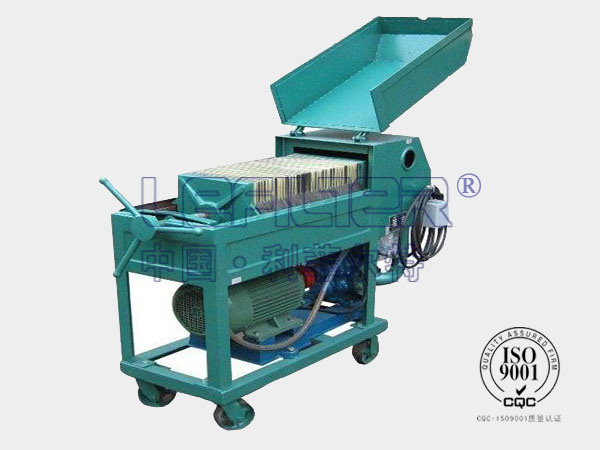

板框式加压滤油机的过滤床是一种接连操作的，在压力作用下向旁边面过滤的过滤器组压入脏油，它是由成套的次序交替摆放的滤板和滤框以及包含有手动螺旋压紧设备、压紧板的组织所组成。滤板和滤框的旁边面有“耳子”支撑于机架的托板上，滤板和滤框间衬有作为过滤介质的滤纸（或滤布），借压紧设备的压力，将滤板和滤框在固定的止推板和可移动的板之间，然后形成了一个单独的过滤室，被压紧在滤板和滤框之间的滤纸（或滤布），起过滤作用。在滤板和滤框相应方位上设有两个通液孔，当压紧后构成为两条无缺的通道，耳子呈三角形的一边导入脏油，经过滤室过滤后，从另一相应通道（在耳子呈扇形的一边）引出洁净的油。过滤时脏油经输入通道分配到各个滤框内，经过滤纸后进入滤板的通液孔，洁净的油聚集于输出通道内，排出机外。而脏物留在滤纸外表上，脏油中的少量水分被滤纸中的毛细管吸收，当滤纸外表的滤渣逐渐增厚及滤纸中水分含量增多，过滤阻力添加，当添加到必定程度（一般为0.2 ~ 0.35Mpa）应停止过滤，替换滤纸后，持续运用！

板框式加压滤油机齿轮泵与电动机用弹性橡胶垫联接，为防止压力过高造成机械事故，在油泵的下部设有安定阀（产品出厂时已调理到规矩的很高压力值）。依据用户需要可将安定阀定在较低的数值上，但不容许调理到超过规矩的很高压力值。
