煤气排水器的结构样式

日期：2023-06-17 浏览：

水封式排水器利用水柱高度克服煤气压力，将煤气管道中的冷凝水、积水等通过溢流方式自动排出的装置。

根据排水器本体结构不同可分为：复式水封式排水器、卧式水封式排水器。

微信图片_20230617083445

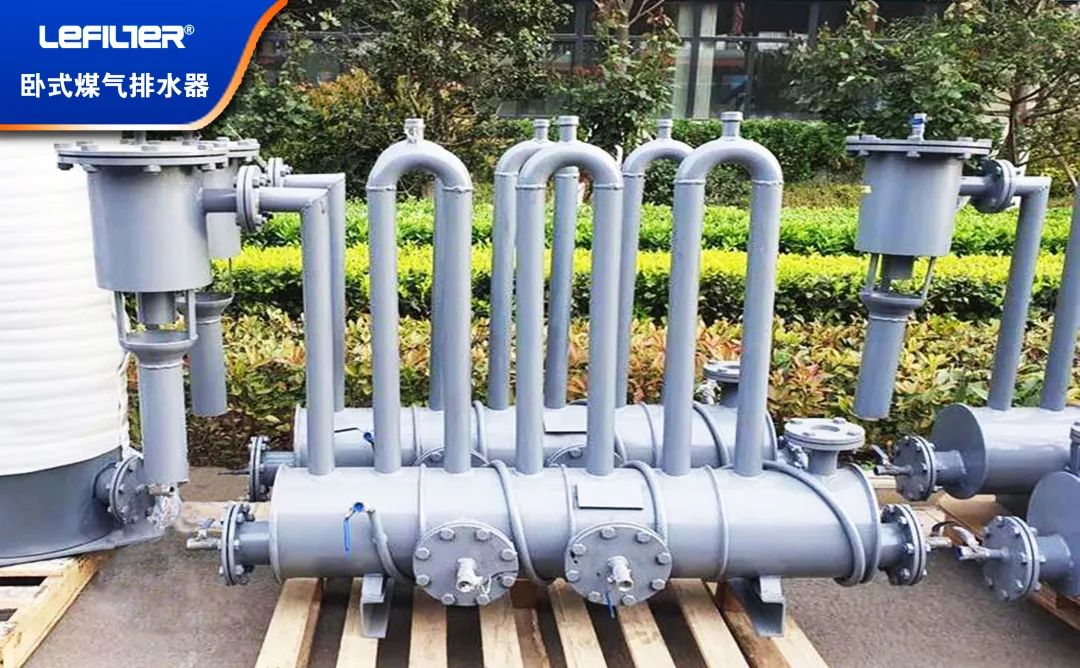

卧式煤气排水器：

卧式排水器本体由一根水平筒体和两根垂直短管组成的一个“U”型水封式排水装置。主要由一次阀、二次阀、连接管、排水器筒体、排污口、溢流口、排水口、底座等部件组成。

微信图片_20230617083634

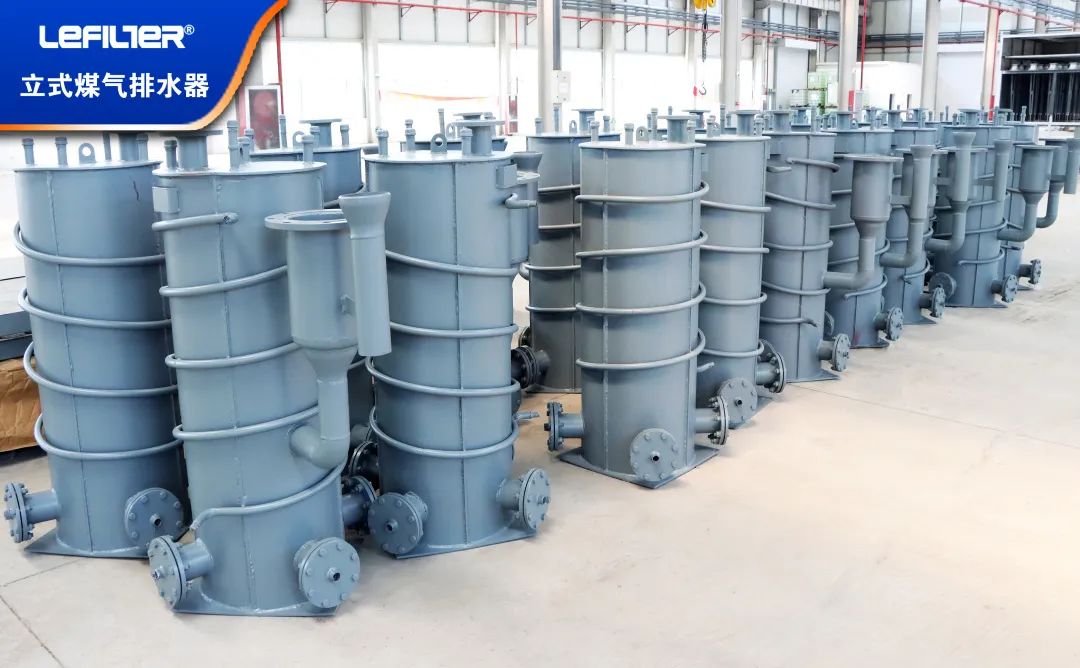

本体由一个直立的圆柱形或方形筒体组成的水封式排水装置，根据本体水封级数不同可分为：单级、多级（两级及以上）排水器。

煤气排水器的设置应遵守GB6222 的规定，当煤气管道采用无坡度敷设时，应每隔100m～150m 左右设一个排水器，一般设在补偿器上游一侧。当煤气管道采用有坡度敷设时，应每隔200m～250m左右设一个，应设在最低点。
