煤气排水器工作原理

防泄漏煤气排水器在运行过程中为间歇式排水，通过沿导轨升降的浮桥将水排出并与外界大气隔离。

来自燃气管网的冷凝水通过下降管进入煤气排水器，然后到达防泄漏装置，当筒体内水位上升到一定位置时，浮筒的重力小于浮力，浮筒浮起，冷凝水通过出水口排出。

冷凝水排出后，筒内水位下降，浮筒重力大于浮力，浮筒下降，通过锥形垫圈与外界大气隔离。

即使燃气管网压力过高，超过或无法达到排水器的有效水封高度，该防漏装置也能通过浮标和锥形垫圈有效地将气体与外界隔离，从而避免气体泄漏。

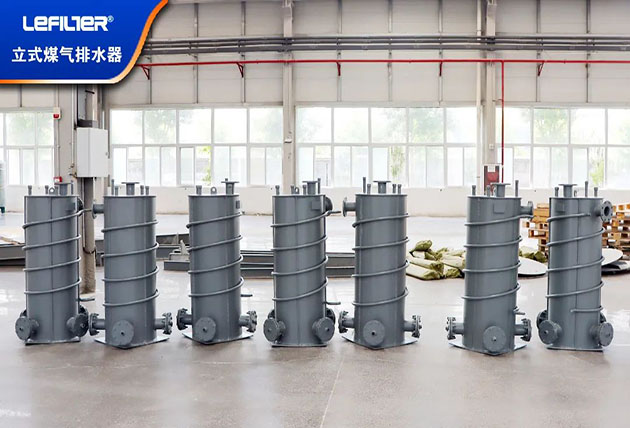

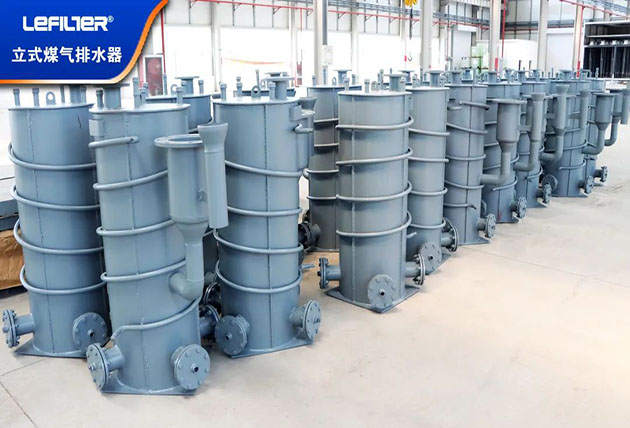

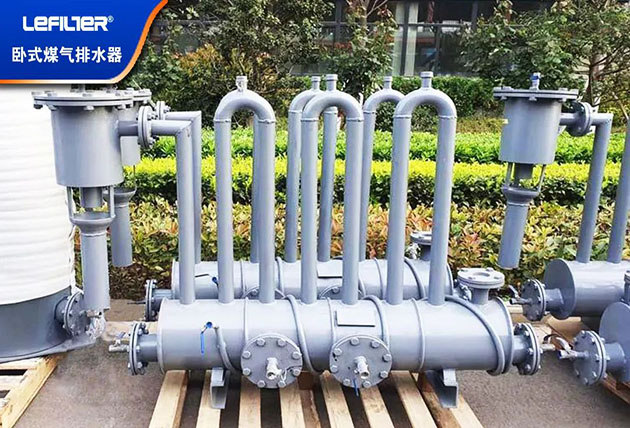

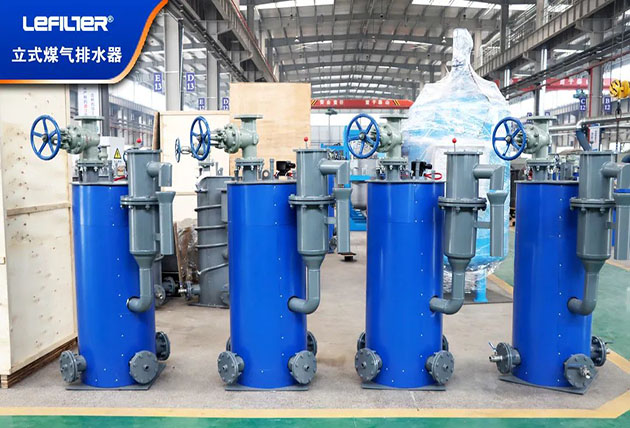

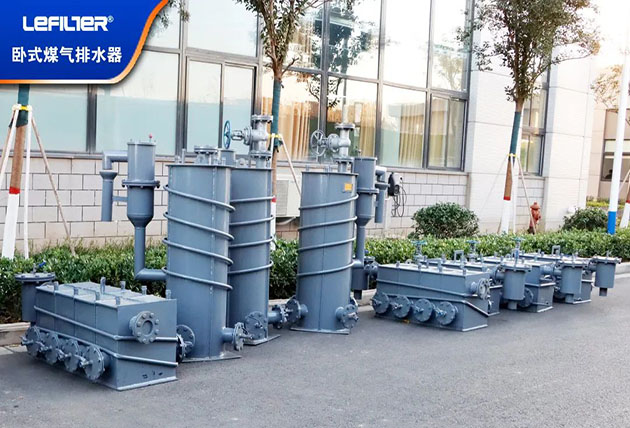

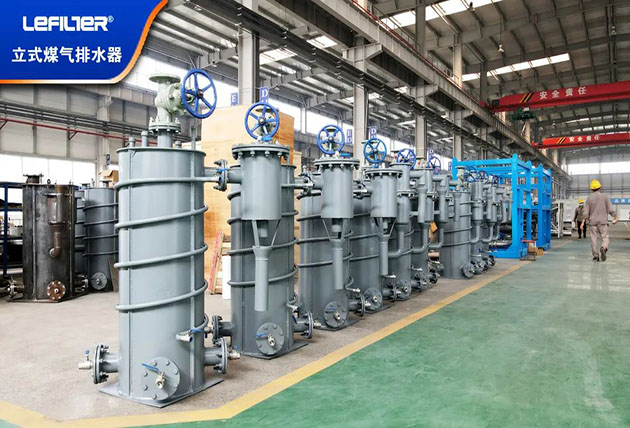

根据结构不同可分为：立式煤气排水器、卧式煤气排水器，是由一个筒体和两根垂直短管组成的一个“U”型水封式排水装置，主要由一次阀、二次阀、连接管、排水器筒体、排污口、溢流口、排水口、底座等部件组成，根据水封级数不同可分为单室或双室多室排水器。

煤气排水器设置要求

煤气排水器的设置应遵守GB6222 的规定，当煤气管道采用无坡度敷设时，应每隔100m～150m 左右设一个排水器，一般设在补偿器上游一侧。当煤气管道采用有坡度敷设时，应每隔200m～250m左右设一个，应设在最低点。

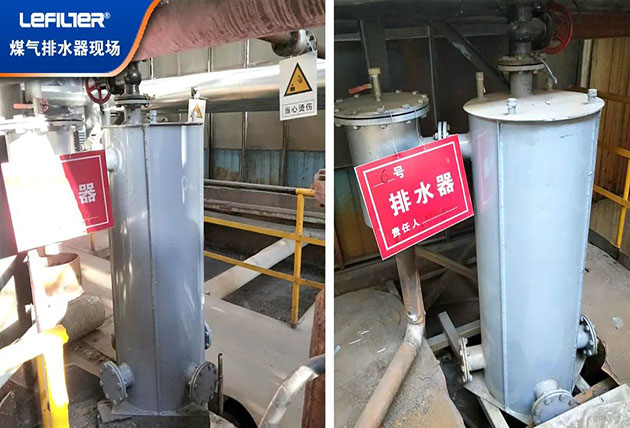

煤气排水器安装注意事项

要垂直安装，不可倾斜，保证排水器工作可靠。现场煤气管道与煤气排水器进入管相连接，法兰连接处要使用密封垫， 保证密封严密，煤气不外泄。

排水管要通到附近的下水道中，不可将冷凝水直接排放到设备基础下，四周要有护栏和警示牌，防止发生碰撞泄漏等意外事故。

使用前，必须对煤气排水器进行加水，加水时，先打开排气阀，再利用加水口对煤气排水器进行加水。当冷凝水排水管向外淌水时，加水完成，加水完成后，必须将排气阀关闭，防止煤气泄漏！

用户可根据设备现场使用情况，对煤气排水器进行排污和清理工作，排污时，必须彻底关闭煤气阀门，切断电源，杜绝明火，在通风良好的情况下进行，排污后，必须对煤气排水器再加水！
