自洁式空气过滤器滤芯的安装方式

参图1所示，用于自洁式空气过滤器的滤芯安装结构，所述滤芯安装结构包括：

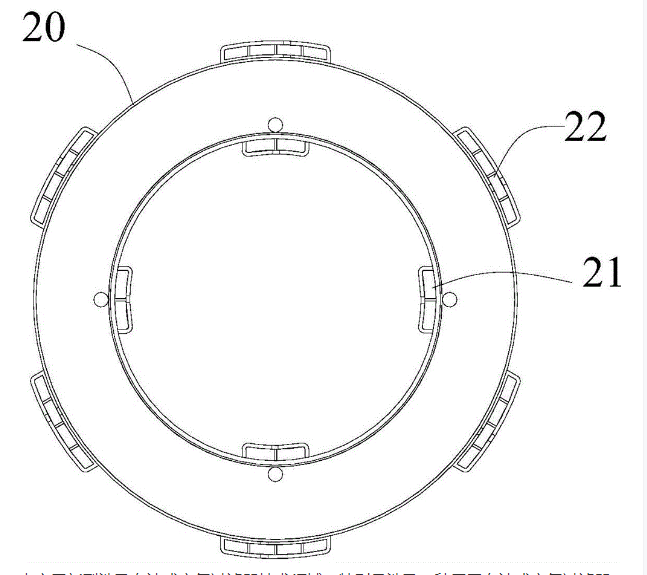

连接盖10，安装于自洁式空气过滤器内的花板上，用于安装滤芯；上端盖20，所述上端盖与连接盖固定安装，滤芯依靠滤芯安装结构安装于所述自洁式空气过滤器中。进一步地，参图2所示，上端盖20上设有若干第一安装部21和第二安装部22，第二安装部22位于第一安装部21的外侧。优选地，本实施方式中上端盖20上设有4个沿圆周分布的第一安装部21、以及6个沿圆周分布的第二安装部22，且第一安装部21和第二安装部22的高度相同，两者处于同一个水平面上。对应地，参图3所示，连接盖10上设有若干第一卡合部11和第二卡合部12，第二卡合部12位于第一卡合部11的外侧。优选地，本实施方式中连接盖10上设有4个沿圆周分布的第一卡合部11、以及6个沿圆周分布的第二卡合部12。第一卡合部11分别与上端盖20上的第一安装部21固定卡合，而第二卡合部12分别与上端盖20上的第二安装部22固定卡合，以此来实现连接盖10与上端盖20的固定安装。
