脉冲褶式滤筒除尘器

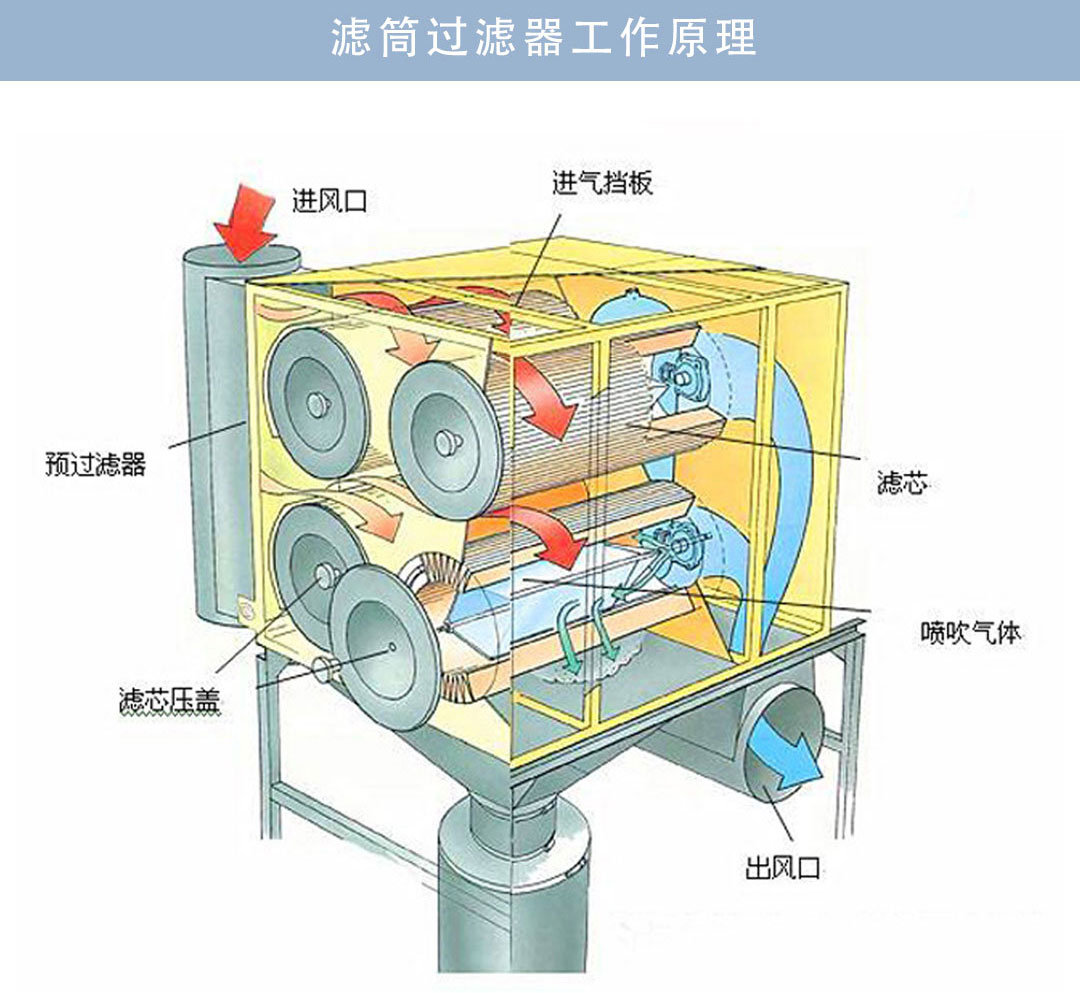

脉冲褶式滤筒除尘器工作原理

含尘废气进入脉冲褶式滤筒除尘器进风口后，由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度细、密度小的尘粒，通过扩散和筛滤等组合效应，沉积在滤筒滤料的外表面上而被拦截，洁净的气体穿透滤料内壁，进入洁净室由排气管经风机抽出。过滤元件滤筒的阻力，随着滤料表面粉尘积累层厚度的增加而增大。喷吹控制方式可以分为压差控制、时序控制、人工控制。例如压差控制：当阻力达到某一设定值时，数显压差仪表激发信号，脉冲控制仪或PLC控制程序收到反馈信号后，自动判断数据，下指令进行连锁执行动作，自动进行启闭阀门喷吹清灰。此时，瞬间接通脉冲电源，电磁脉冲阀开启，4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源，通过文氏管，一并高压喷吹打入滤筒，使褶皱的滤筒瞬间膨胀变形鼓起，而产生振动，在高压脉冲气流冲刷的作用下，附着在滤筒外表面上的粉尘被一扫而光，掉入除尘器底部收集粉尘的灰斗收尘箱中。清灰完毕后，电磁脉冲阀关闭，滤料外表面粉尘清除后，阻力变小，滤料获得再生，再次恢复拦截粉尘的功能。当阻力上升时，再次自动循环清灰再生工作。

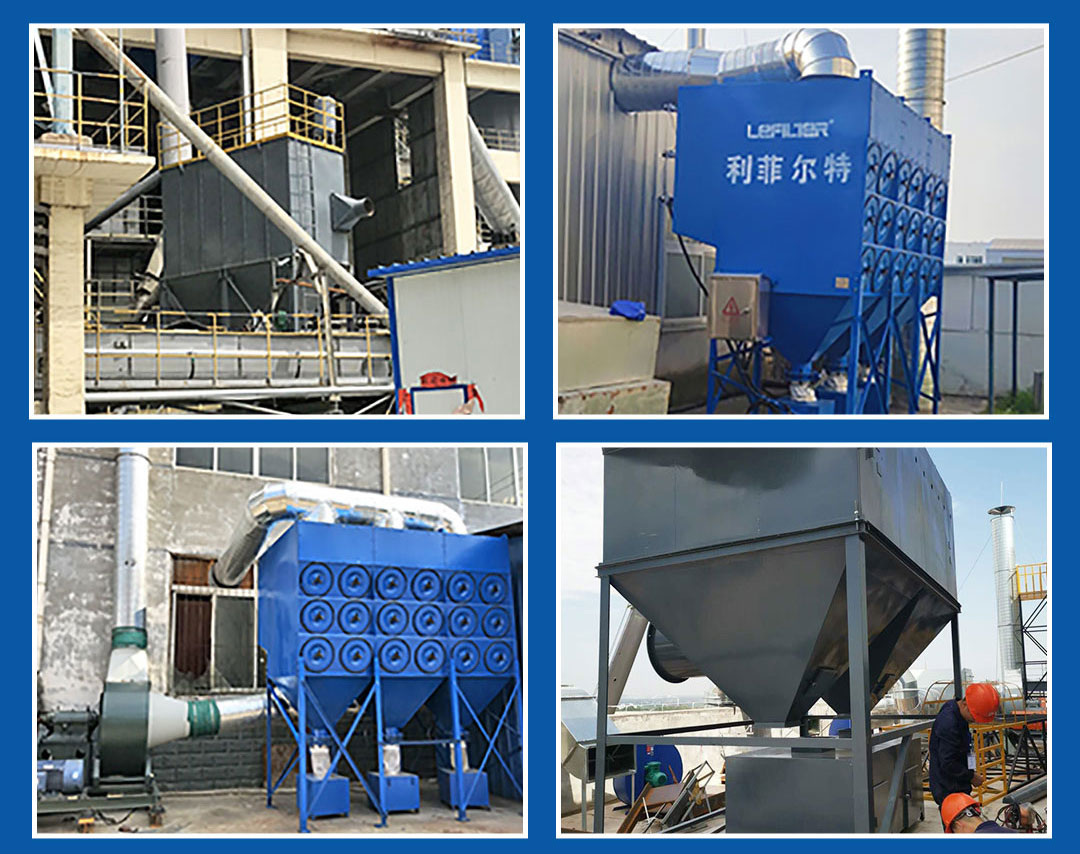

脉冲褶式滤筒除尘器客户现场
